به مقدار داده‌ای که در هر ثانیه از دوربین به دستگاه ضبط DVR و NVR منتقل می‌شود، پهنای باند گفته می‌شود. پهنای باند بر روی عواملی مانند سرعت انتقال، کیفیت تصویر، ذخیره‌سازی و… تاثیرگذار است. عوامل مختلفی بر روی میزان پهنای باند مصرفی تاثیرگذار هستند. در ادامه به بررسی عوامل موثر و محاسبه پهنای باند دوربین مداربسته می‌پردازیم.
در این مقاله می‌خوانید:
پهنای باند در دوربین مداربسته چیست؟
پهنای باند (Bandwidth) در واقع مقدار داده‌ای است که در هر ثانیه، هنگام انتقال تصویر از دوربین به دستگاه ضبط DVR یا NVR یا سرور عبور می‌کند. این داده‌ها شامل تصاویر، صدا و اطلاعات جانبی هستند. به زبان ساده‌تر، اگر یک دوربین مداربسته را به یک جاده تشبیه کنیم، پهنای باند همان عرض جاده است. عرض جاده تعیین می‌کند، چه تعداد خودرو (داده) می‌توانند همزمان از آن عبور کنند. هر چه کیفیت تصویر و تعداد دوربین‌ها بیشتر باشد، حجم داده بیشتری منتقل می‌شود. بنابراین به پهنای باند بیشتری نیاز داریم. پهنای باند یکی از مهم‌ترین نکات در طراحی دوربین مدار بسته است. استفاده از پهنای باند نامناسب برای سیستم مداربسته باعث تاخیر در ارسال اطلاعات، کاهش کیفیت تصویر و یا حتی عدم ضبط تصاویر می‌شود.
عوامل موثر در پهنای باند دوربین مداربسته
عوامل مختلفی از جمله رزولوشن تصویر، نرخ فریم، فرمت فشرده‌سازی، تعداد دوربین‌ها و… بر روی پهنای باند سیستم مدار بسته تاثیر گذار هستند. در ادامه به بررسی عوامل موثر در پهنای باند دوربین مداربسته می‌پردازیم.
1- رزولوشن تصویر
رزولوشن یا کیفیت تصاویر یکی از عوامل مهم و موثر بر پهنای باند است. هر چه رزولوشن تصویر بیشتر باشد، حجم اطلاعات برای انتقال نیز بیشتر می‌شود. بنابراین به پهنای باند بیشتری برای انتقال اطلاعات نیاز است. به طور مثال دوربین‌های مدار بسته با رزولوشن 8 مگاپیکسل، پهنای باند بیشتری در مقایسه با دوربین‌های 2 مگاپیکسلی مصرف می‌کنند.
2- نرخ فریم
به تعداد فریم‌هایی که در هر ثانیه توسط دوربین ثبت می‌شود، نرخ فریم گفته می‌شود. افزایش نرخ فریم باعث روان‌تر شدن ویدئو می‌شود. توجه داشته باشید که هر چه نرخ فریم در دوربین بیشتر باشد، پهنای باند مصرفی نیز بیشتر می‌شود. نرخ فریم معمولا با توجه به نیاز کاربر بین 15fps تا 30fps تنظیم می‌شود.
3- فرمت فشرده‌سازی
حجم داده‌ها با توجه به عوامل مختلفی مانند کیفیت تصویر، نرخ فریم و فرمت‌های فشرده‌سازی متفاوت است. دوربین‌های مداربسته از فرمت‌های فشرده‌سازی مختلفی استفاده می‌کنند. این فرمت‌های فشرده‌سازی بدون افت کیفیت، حجم تصاویر را کاهش می‌دهند. با کاهش حجم تصاویر، پهنای باند مصرفی نیز کاهش پیدا می‌کند. انواع فرمت‌های فشرده‌سازی شامل H264 ،H264+ ،H265 و H265+ هستند. فرمت فشرده‌سازی H265+ بیشترین کاهش مصرف پهنای باند را دارد.
4- تعداد دوربین‌ها
یکی دیگر از عوامل تاثیرگذار بر روی پهنای باند دوربین مداربسته، تعداد دوربین‌های یک مجموعه است. هر چه تعداد دوربین‌ها در یک پروژه بیشتر باشد، قطعا پهنای باند مورد نیاز نیز افزایش پیدا می‌کند. به طور کلی تعداد دوربین‌ها و میزان پهنای باند مصرفی هر یک از دوربین‌ها بر روی پهنای باند مجموع تاثیرگذار است.
5- نوع ضبط
حالت‌های ضبط مختلفی در سیستم مداربسته وجود دارد. معمولا حالت ضبط در اغلب سیستم‌ها بر روی ضبط 24 ساعته و مداوم است. در این حالت، مصرف پهنای باند بسیار بیشتر است. یکی از انواع حالت‌های ضبط دیگر، ضبط بر اساس تشخیص حرکت است. در این حالت فقط زمانی که رویداد و حرکتی در مقابل دید دوربین رخ دهد، دوربین شروع به ضبط تصاویر می‌کند. در این حالت پهنای باند کمتری مصرف می‌شود.
6- شرایط محیط
تغییرات حرکت در محیط یکی دیگر از عواملی است که بر روی میزان پهنای باند تاثیر گذار است. در محیط‌های شلوغ و پر رفت و آمد، پردازش و ارسال اطلاعات نیز بیشتر است. در صورتی که در محیط‌های خلوت، به دلیل ساده‌تر بودن تصاویر، پردازش آن‌ها نیز کم‌تر است. بنابراین شرایط محیطی نیز می‌تواند تعیین کننده میزان پهنای باند باشد. هر چه محیط نصب دوربین‌های مدار بسته خلوت‌تر و بدون تغییر باشند، پهنای باند کمتری مصرف می‌شود.
محاسبه پهنای باند دوربین مداربسته
برای محاسبه پهنای باند می‌توانید از راه‌کارهای مختلفی استفاده کنید. برای اینکار می‌توانید از فرمول مخصوصی استفاده کنید. با استفاده از رزولوشن، نرخ فریم و فرمت فشرده‌سازی می‌توانید پهنای باند دوربین را به دست بیاورید. فرمول محاسبه پهنای باند دوربین مداربسته به شکل زیر است.
فرمت فشرده سازی*نرخ فریم* رزولوشن = پهنای باند مصرفی
همچنین بعد از به دست آوردن پهنای باند دوربین، برای محاسبه پهنای باند کلی می‌توانید از فرمول زیر استفاده کنید.
تعداد دوربین‌ها* پهنای باند هر دوربین = پهنای باند کلی
محاسبه آنلاین پهنای باند دوربین
سایت‌های مختلفی برای محاسبه آنلاین پهنای باند دوربین وجود دارند. در برخی از مواقع سایت اصلی برند دوربین مدار بسته دارای قسمتی برای محاسبه آنلاین پهنای باند است. اگر سایت برند سیستم نظارتی شما از این ویژگی برخوردار است، توصیه می‌کنیم برای نتیجه دقیق‌تر از آن استفاده کنید. برای به دست آوردن پهنای باند به صورت حدودی نیز می‌توانید از سایت‌های مختلف استفاده کنید. با وارد کردن اطلاعاتی مانند رزولوشن، فرمت فشرده‌سازی، نرخ فریم و… پهنای باند مورد نیاز برای شما محاسبه می‌شود. چند سایت محاسبه آنلاین پهنای باند دوربین عبارتند از:
نرم افزار محاسبه پهنای باند دوربین مداربسته
یکی دیگر از روش‌های محاسبه پهنای باند، استفاده از نرم افزار محاسبه پهنای باند دوربین مداربسته است. با استفاده از نرم‌افزار محاسبه پهنای باند می‌توانید پهنای باند مورد نیاز را محاسبه کنید. نرم افزار Bandwidth Calculator_V2.0.0.3 برای محاسبه پهنای باند طراحی شده است. با کلیک بر روی لینک زیر می‌توانید این نرم افزار را دانلود و نصب کنید.
محاسبه پهنای باند دوربین داهوا
دوربین داهوا یکی از دوربین‌های با کیفیت و پر فروش است. نرم‌افزار DiskCalculator یکی از نرم‌افزارهای داهوا است که برای محاسبه پهنای باند و هارد دوربین مورد استفاده قرار می‌گیرد. برای دانلود و نصب این نرم‌افزار می‌توانید وارد سایت داهوا شوید. سپس به قسمت General Tool Box بروید و برنامه DiskCalculator را پیدا کرده و اجرا کنید. برای محاسبه پهنای باند، مراحل زیر را طی کنید.

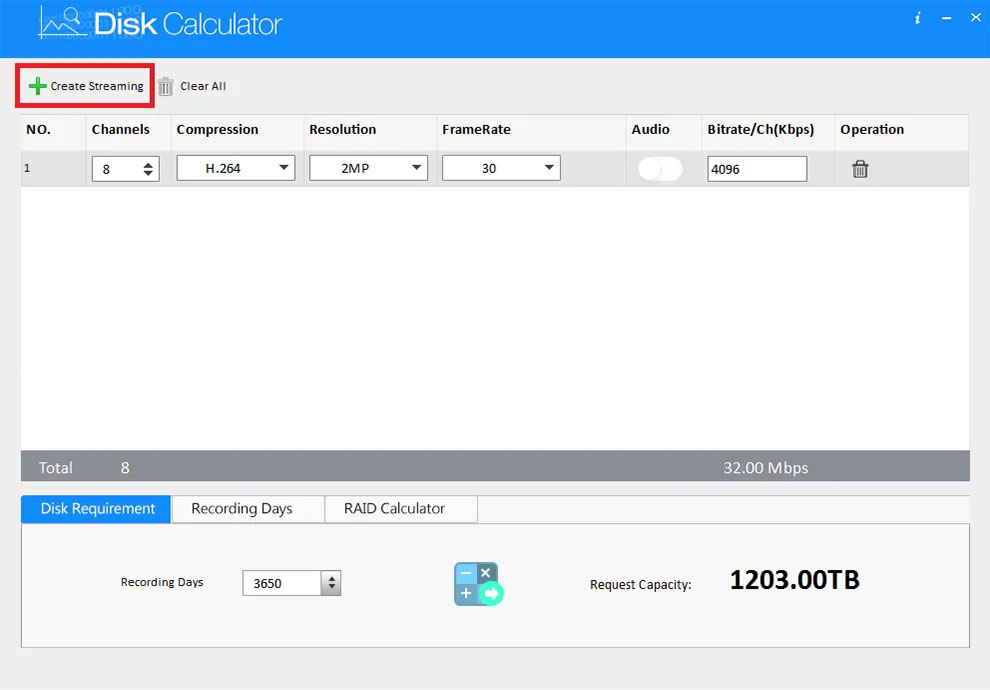

1- بر روی قسمت Creat Streaming کلیک کرده و یک stream برای ورود ویژگی‌ها ایجاد کنید. تعداد استریم‌ها به نوع دوربین‌ها بستگی دارد. برای هر دوربین با کیفیت تصویر و ویژگی‌های مختلف باید یک استریم جداگانه ایجاد کنید.

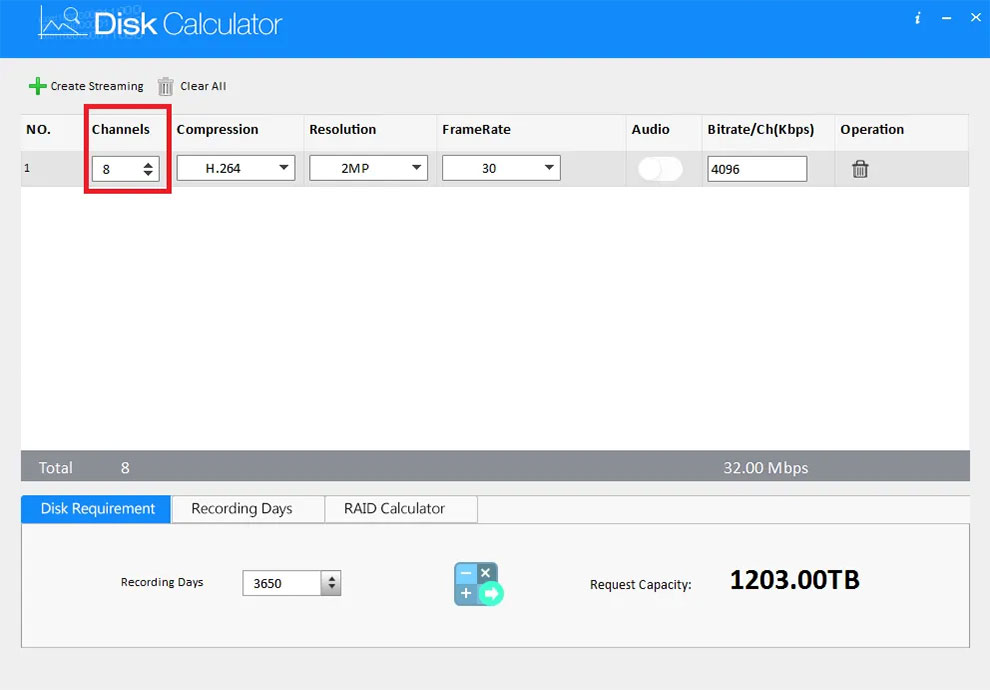

2- از قسمت Channels تعداد کانال‌ها را انتخاب کنید.

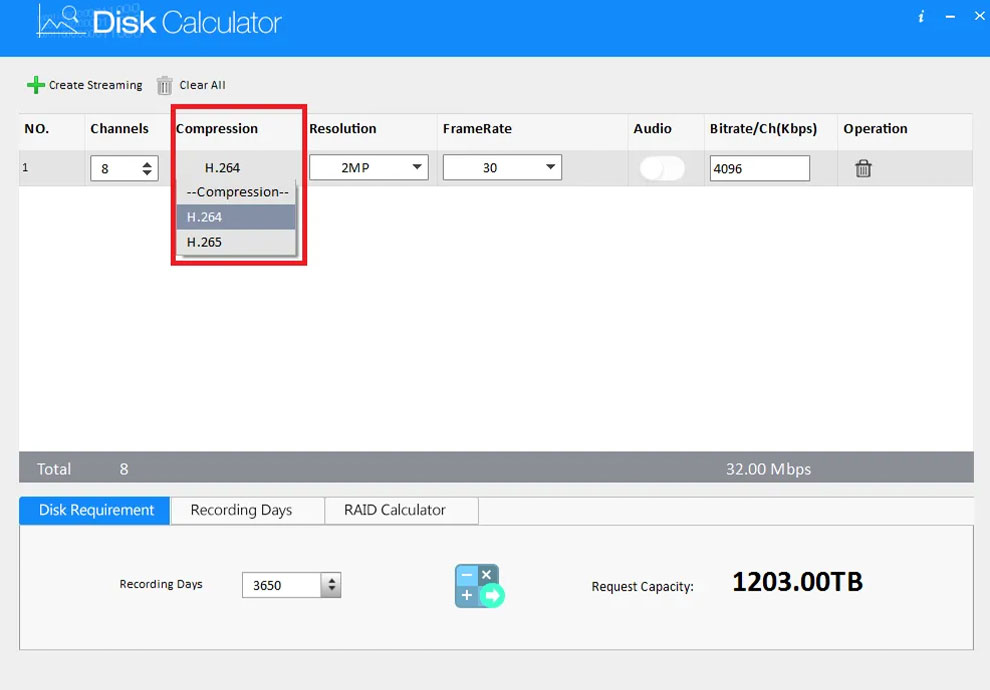

3- در قسمت بعد Compression باید نوع فرمت فشرده‌سازی را انتخاب کنید.

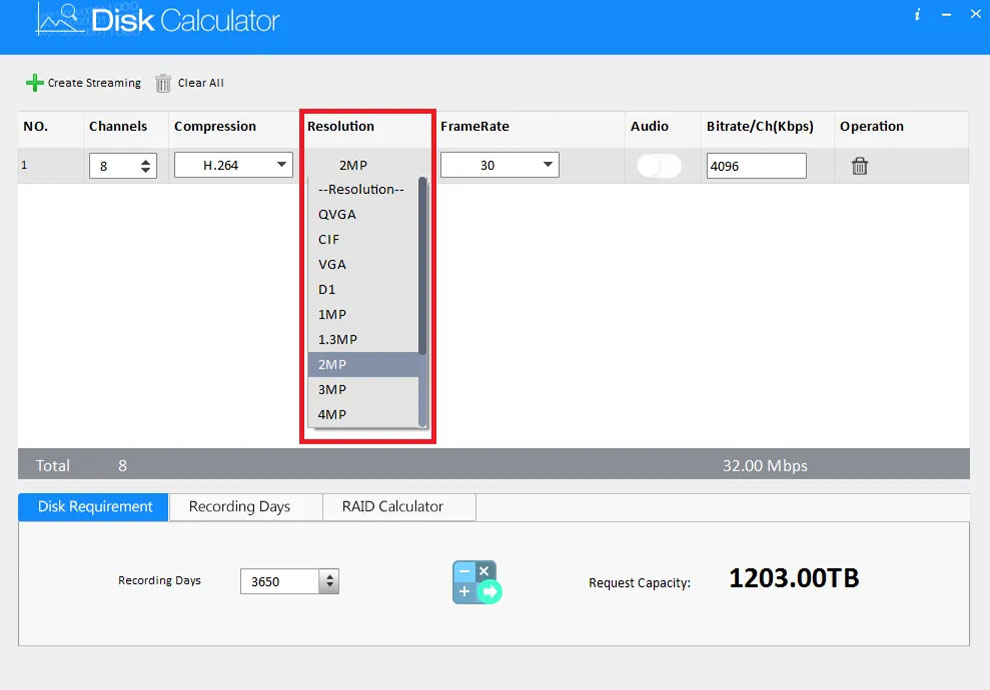

4- بخش Resolution مربوط به رزولوشن و کیفیت تصویر دوربین است.

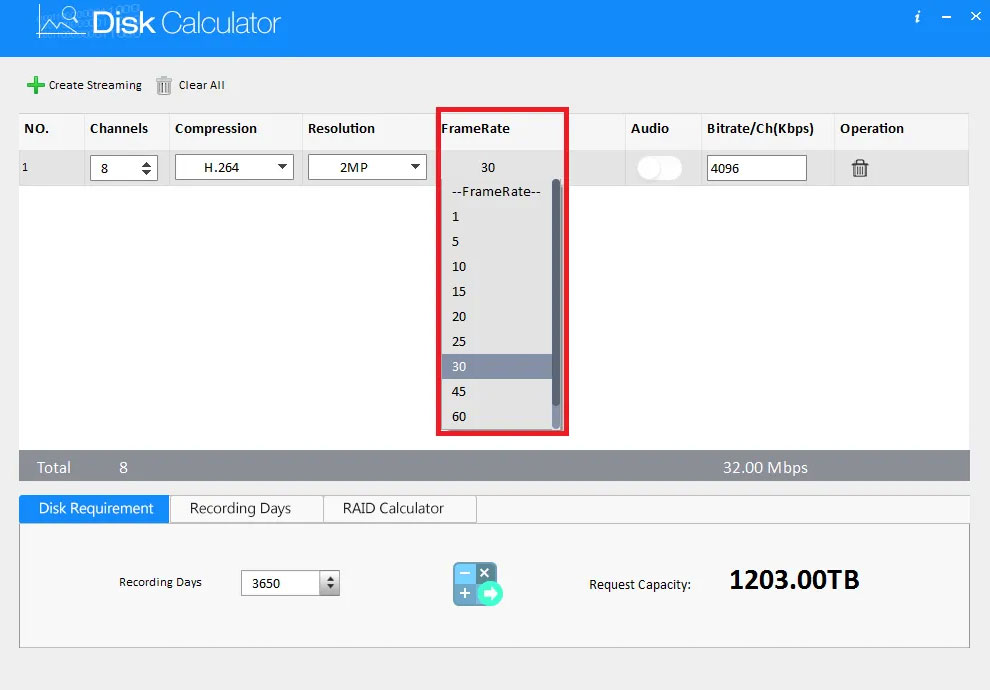

5- نرخ فریم ریت دوربین را از بخش Frame Rate انتخاب کنید.

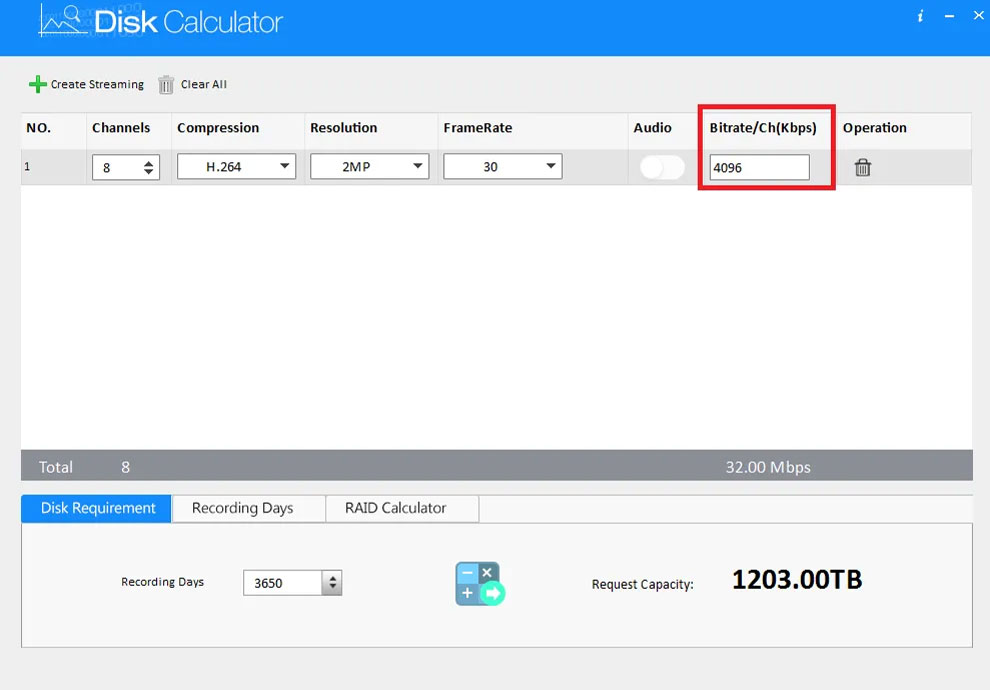

6- پس از وارد کردن اطلاعات گفته شده، بیت ریت به صورت اتوماتیک تعیین می‌شود.

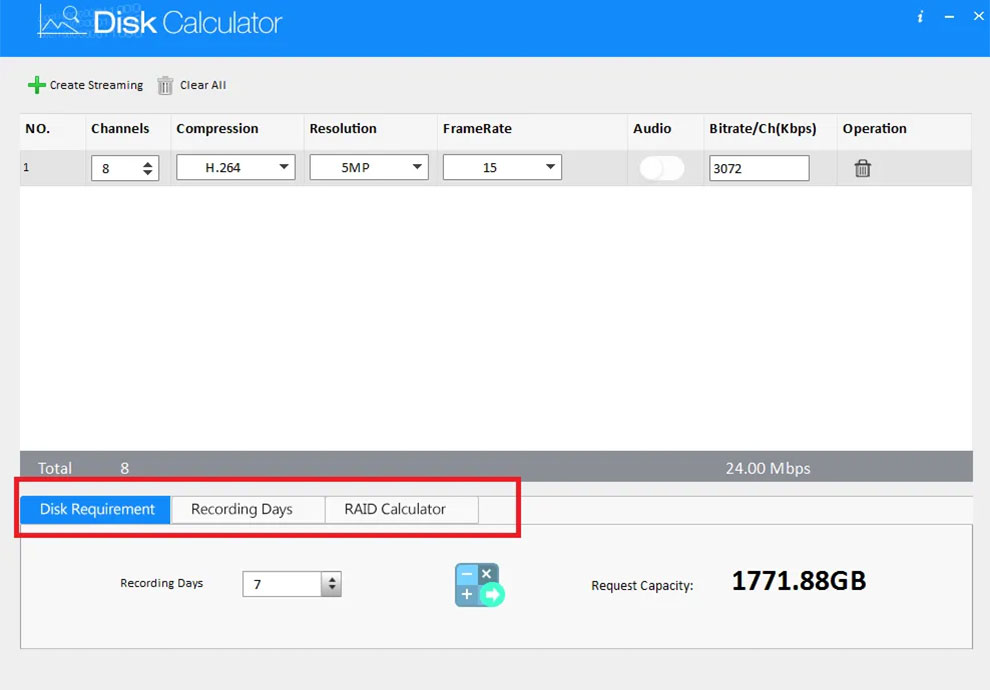

7- سپس در قسمت نوار خاکستری پایین تصویر، مقدار پهنای باند نمایش داده می‌شود. سه گزینه دیگر Disk Requirement ،Recording Days و RAID Calculator نیز وجود دارد که می‌توانید یکی را انتخاب کنید.

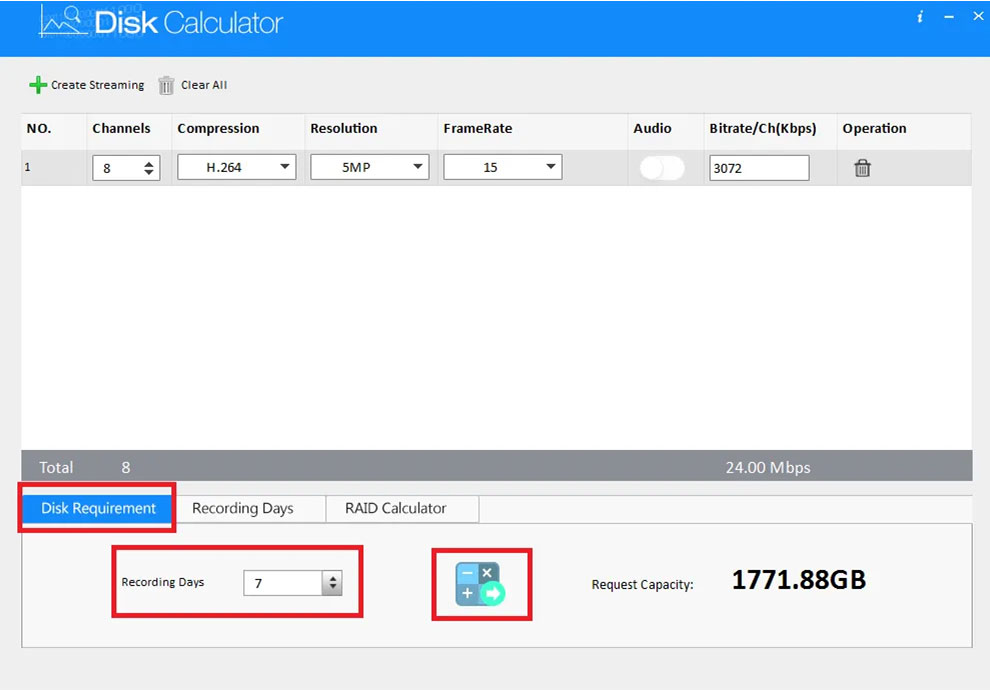

8- با انتخاب گزینه disk requirement باید تعداد روزهای ضبط را در قسمت Recording Days وارد کنید. سپس بر روی نماد ماشین حساب کلیک کنید تا نرم‌افزار فضای هارد مورد نیاز برای تعداد روزهای انتخابی را محاسبه کند.

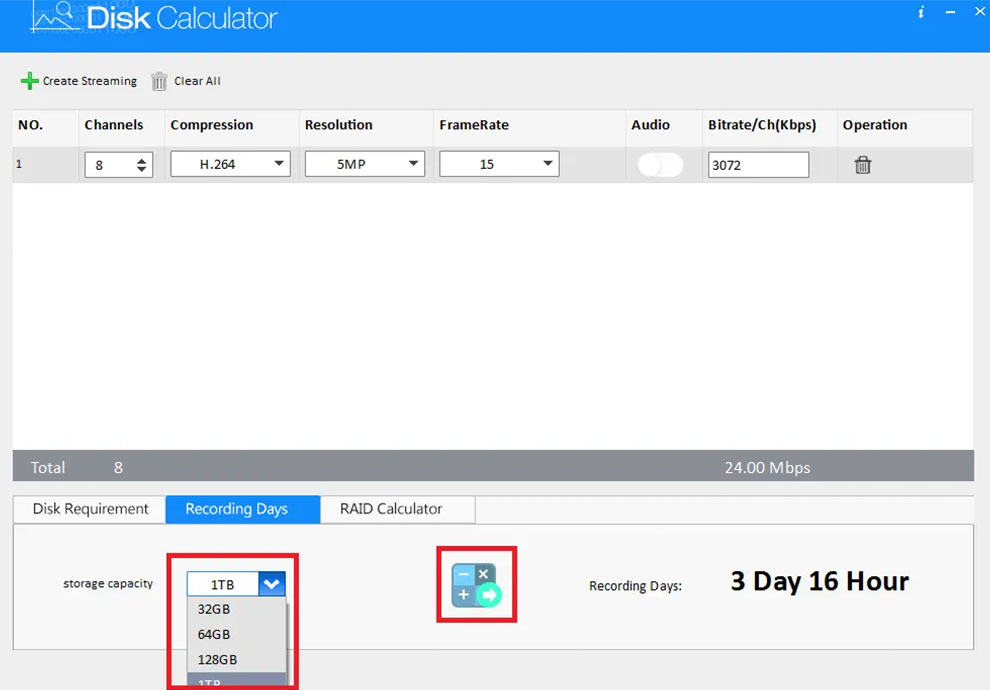

9- در صورت انتخاب گزینه Recording Days باید ظرفیت ذخیره‌سازی را انتخاب کنید. سپس برای محاسبه بر روی نماد ماشین حساب کلیک کنید.

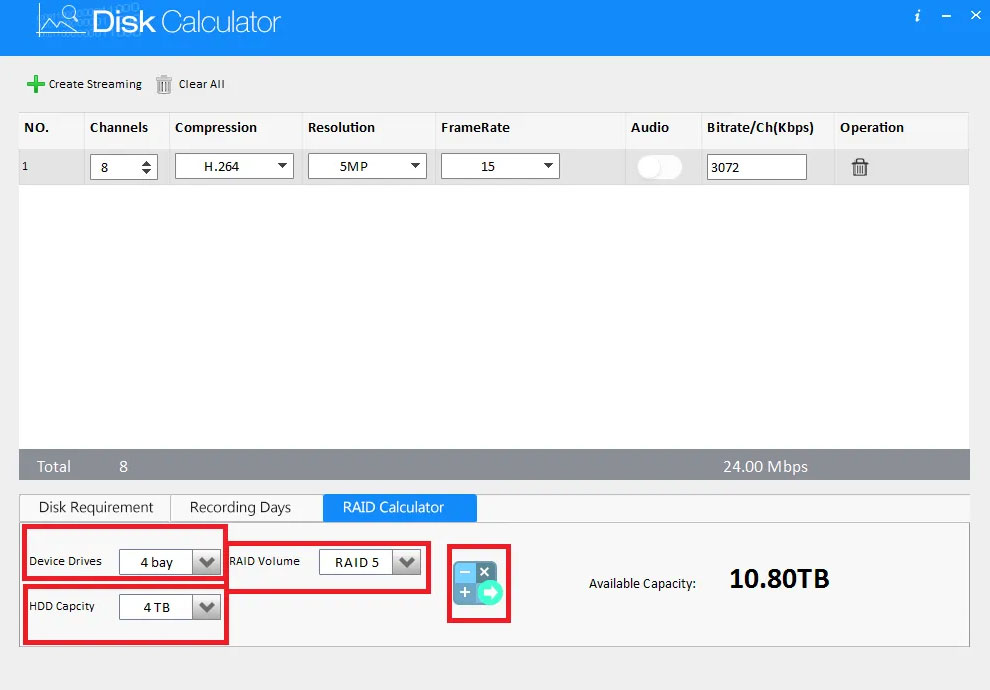

10- با کلیک بر روی گزینه RAID Calculator می‌توانید RAID را محاسبه کنید. در این حالت باید مقدار درایو دستگاه، ظرفیت هارد و حجم RAID را وارد کنید. سپس بر روی ماشین حساب کلیک کنید.
